OL4565FS Single Cutting Wire Cut EDM

OL4565FS Single Cutting Wire Cut EDM er designet for middels-ledende arbeidsstykker som krever forbedret skjærenøyaktighet og stabil maskineringsytelse. Den har et 580 × 860 mm arbeidsbord, 450 × 650 mm X/Y-vandring, 60 × 60 mm U/V-vandring, og støtter arbeidsstykker opp...

Sende bookingforespørsel

DeOL4565FS Single Cutting Wire Cut EDMer designet for middels-ledende arbeidsstykker som krever forbedret skjærenøyaktighet og stabil maskineringsytelse. Den har en580 × 860 mm arbeidsbord, 450 × 650 mm X/Y-vandring, 60 × 60 mm U/V-vandring, og støtter arbeidsstykker opp til500 mm tykkog500 kgi vekt. Med±0,02 mm posisjoneringsnøyaktighet, ±0,004 mm gjentatt posisjoneringsnøyaktighet, og en optimal overflateruhet på2.0 μm, OL4565FS er egnet for presisjonsformer, verktøy og generell tråd-EDM-skjæring.

Mekanisk spesifikasjon	OL4565FS
Arbeidsbordstørrelse	580*860mm
X/Y-aksevandring	450*650 mm
U/V-aksevandring	60*60 mm
Z-aksevandring	460 mm
Maks. arbeidsstykketykkelse	500 mm
Maks. vekt på arbeidsstykket	500 kg
Maskinens kroppsvekt	1500 kg
Maskinens gulvareal	1720×1260×1700 mm
Teknisk parameter
Maks. konisk vinkel/ tykkelse	±6 grader / ±15 grader /±30 grader /80mm
Maks. maskineringshastighet	150 mm²/min
Maks. trådmatingshastighet	1~11,4m/sek (frekvensjusterbar)
Posisjoneringsnøyaktighet	±0,02 mm
Gjentatt posisjoneringsnøyaktighet	±0,004 mm
Optimal maskineringsnøyaktighet	±0,006 mm
Optimal overflateruhet	2.0μm
Molybdentråddiameter	0,10~0,25 mm
Strømforsyning	3 fase/380V/50Hz
Strømforbruk	3kVA
Standard konfigurasjon
Aksekobling	XYUV-aksen samtidig
Styreskinne type	V-formet herdet skinne
XY-aksens kjøremodus	Trinnmotor
Sentralsmøringssystem	manuell / automatisk

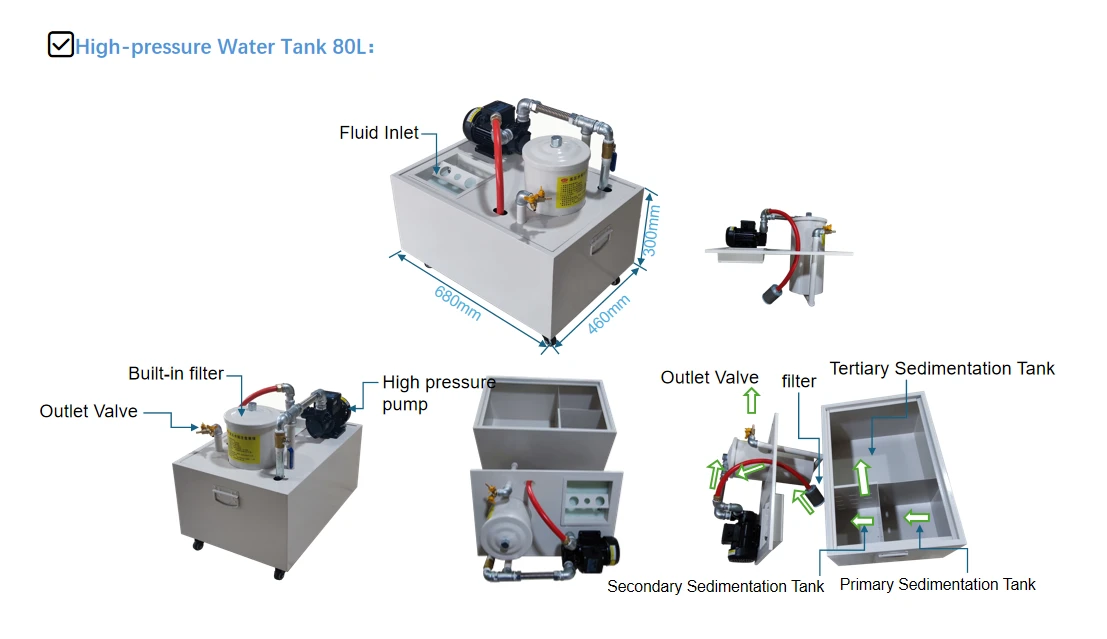

Dielektrisk tankkapasitet	40 L

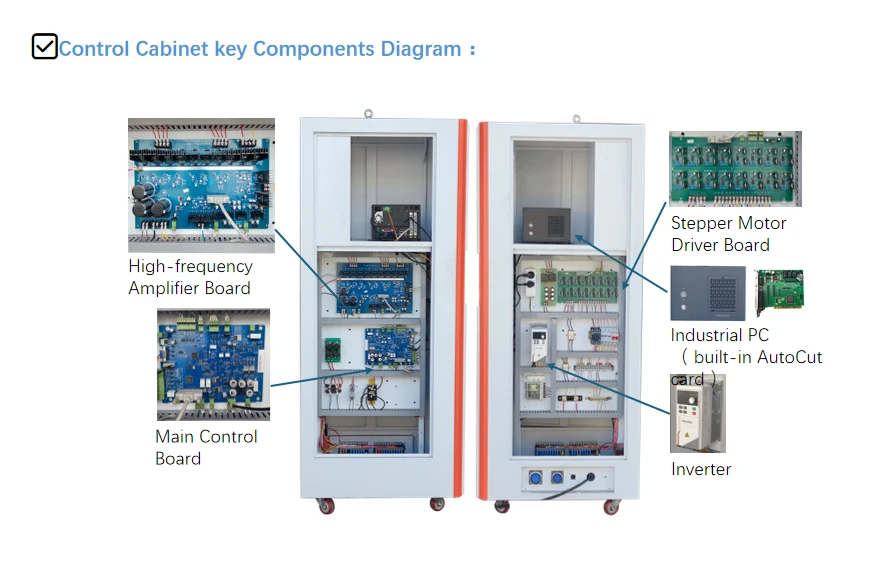

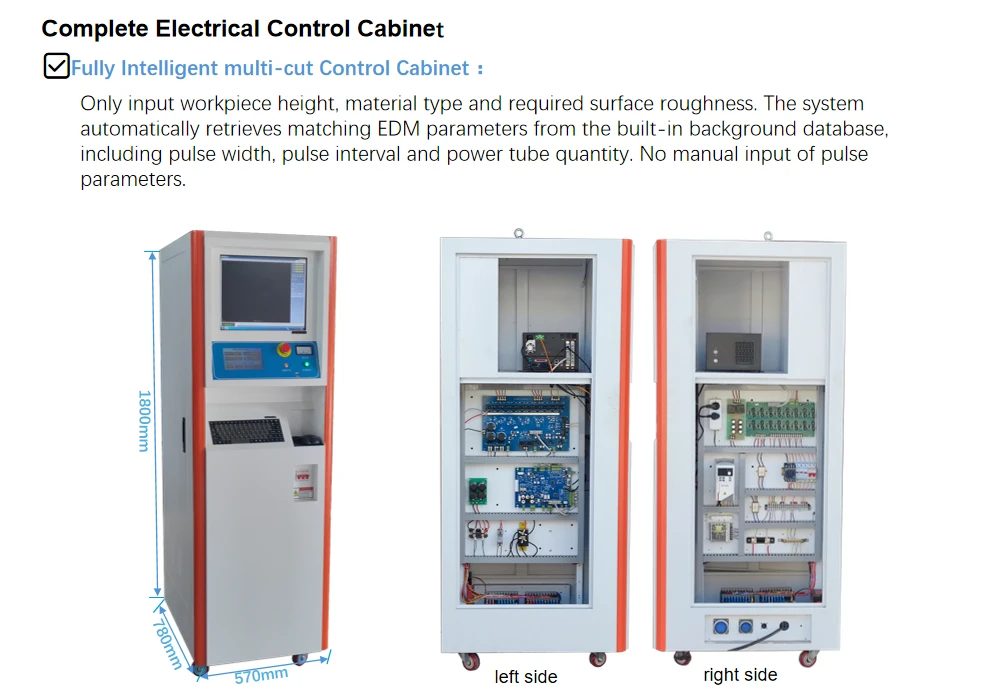

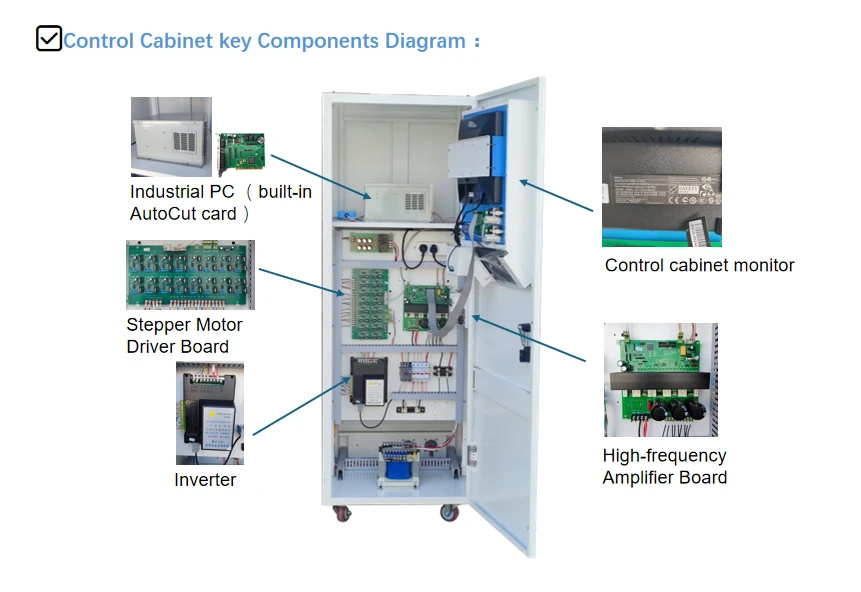

Kontroller	Vertikalt styreskap
Programvareplattform	Windows XP

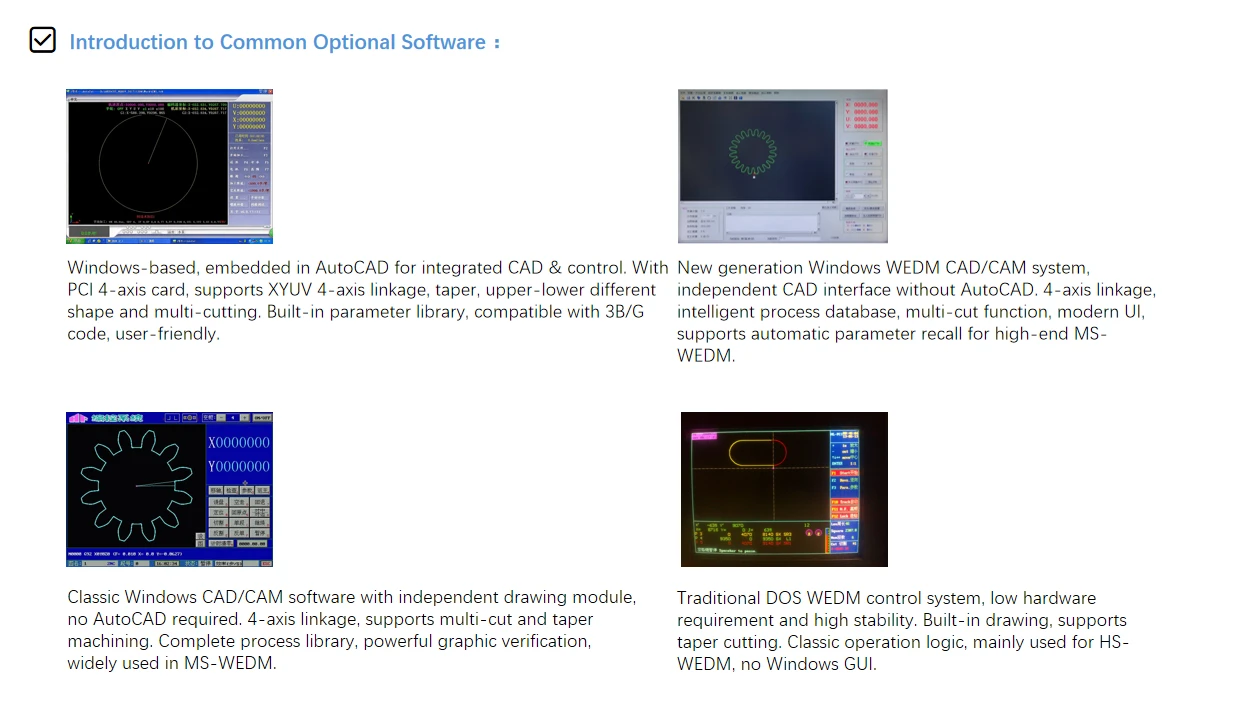

Kontrollsystem	Auto-cut/ Win-cut/X8/HL
Språkvisning	kinesisk/engelsk/russisk
Følge	17" LCD
Digitalt avlesningsdisplay	XY-akse DRO (5μm)
CNC instruksjon	Standard ISO-kode
Transmisjonstype	USB/LAN
